Endüstriyel üretim tesislerinde, su idarelerinde ve geniş sahaya yayılmış altyapı projelerinde en sık karşılaşılan problemlerden biri, farklı üreticilere ait cihazların birbiriyle haberleşememesidir. Bir tesiste Siemens, Schneider, Omron veya ABB markalı PLC’ler, endüstriyel kablosuz modemler, akıllı sayaçlar ve analizörler aynı anda görev yapabilir. Bu cihazların ürettiği verilerin merkezi bir SCADA, ERP veya Bulut (Cloud) yazılımına aktarılması geleneksel yöntemlerle oldukça karmaşık ve maliyetlidir.

İşte bu noktada OPC UA (Open Platform Communications Unified Architecture), endüstriyel haberleşmenin küresel standardı olarak öne çıkar. OPC Foundation tarafından geliştirilen bu protokol; markadan, işletim sisteminden ve donanımdan bağımsız bir veri aktarım mimarisi sunar.

OPC UA Nedir ve Protokolünün Temel Özellikleri ve Mimarisi

Geleneksel OPC (Classic) teknolojisi, Microsoft’un DCOM (Distributed Component Object Model) mimarisine bağımlı olarak çalışmaktaydı. Bu durum, sistemlerin yalnızca Windows tabanlı bilgisayarlarda çalışmasına izin veriyor ve ciddi güvenlik açıklarına zemin hazırlıyordu. OPC UA ise bu sınırlamaları tamamen ortadan kaldırarak köklü bir devrim gerçekleştirmiştir.

OPC UA’nın temel mimari avantajları şunlardır:

• Platform Bağımsızlığı: Windows, Linux, Android veya gömülü (embedded) cihaz işletim sistemlerinde sorunsuz çalışır.
• Ölçeklenebilirlik: Küçük bir sensörden devasa bir fabrikadaki ERP yazılımına kadar her seviyede entegrasyon sağlar.
• Esnek İletişim Modelleri: İhtiyaca göre Client-Server (Müşteri-Sunucu) veya Pub/Sub (Publish/Subscribe) mimarisinde veri transferi gerçekleştirebilir.

OPC UA İletişim Modelleri: Client-Server ve Pub/Sub Mimarisi

OPC UA standardı, endüstriyel sahadaki farklı veri iletim ihtiyaçlarına yanıt verebilmek için iki temel iletişim modeli sunar. Doğru mimarinin seçilmesi, ağ bant genişliğinin verimli kullanılması ve veri gecikmelerinin (latency) önlenmesi açısından hayati önem taşır.

1. Client-Server (Müşteri-Sunucu) İletişim Modeli

Geleneksel otomasyon sistemlerinde en yaygın kullanılan yapıdır. Bu modelde OPC UA Server (örneğin sahadaki bir PLC veya kablosuz gateway donanımı), veriyi elinde tutar. OPC UA Client (SCADA veya HMI paneli) ise belirli aralıklarla sunucuya istek göndererek veriyi sorgular (polling). İki yönlü doğrulama ve nokta bazlı veri kontrolü gerektiren kritik işlemler için idealdir.

2. Pub/Sub (Publish/Subscribe – Yayınla/Abone Ol) Modeli

Endüstri 4.0 ve kitlesel IoT (Internet of Things) uygulamaları için geliştirilen Pub/Sub modeli, sunucu ile istemci arasındaki doğrudan bağlantı zorunluluğunu ortadan kaldırır. Sahadaki sensörler veya DelcomRF kablosuz otomasyon cihazları veriyi ağa “yayınlar” (Publish); veriyi okumak isteyen SCADA veya bulut yazılımları ise bu kanala “abone” (Subscribe) olur. Bu yöntem, bant genişliğini korur ve binlerce cihazın aynı anda haberleştiği devasa tesislerde milisaniyeler seviyesinde veri iletimi sağlar.

Endüstriyel Otomasyonda Güvenlik: OPC UA Siber Güvenlik Mimarisi

Kritik altyapılarda ve endüstriyel tesislerde veri güvenliği hayati önem taşır. İnternete veya yerel ağa açık bir otomasyon hattının siber saldırılara karşı korunması gerekir. OPC UA, mimarisinde yerleşik (built-in) güvenlik katmanları barındırır.

1. Kimlik Doğrulama ve Yetkilendirme

Sisteme bağlanmak isteyen her OPC UA Client (Müşteri), kendisini dijital X.509 sertifikaları ile doğrulamak zorundadır. Yetkisiz hiçbir cihaz veya yazılım veri trafiğine dahil olamaz.

2. Uçtan Uca Şifreleme

Aktarılan tüm veriler AES-128 veya AES-256 şifreleme algoritmaları ile paketlenir. Saha ile merkez arasındaki haberleşme araya girilse dahi okunamaz ve değiştirilemez.

Kablosuz Haberleşme ve OPC UA Entegrasyonu (DelcomRF Yaklaşımı)

Saha otomasyonunda veri toplama süreci sadece fabrika içi kablolu hatlarla sınırlı değildir. Kuyu-depo otomasyonu, arıtma tesisleri, tarımsal sulama sahaları ve maden sahaları gibi kilometrelerce alana yayılan tesislerde verinin merkeze kablosuz aktarılması gerekir.

Kablosuz altyapılarda OPC UA kullanmanın sağladığı başlıca faydalar:

1. Paket Kaybının Önlenmesi: Kablosuz bağlantılarda anlık kopmalar yaşansa dahi, OPC UA’nın tampon bellek (buffering) özelliği sayesinde veri kaybolmaz; bağlantı sağlandığında geçmişe dönük veriler senkronize edilir.
2. Kablo Maliyetlerinin Sıfırlanması: Sahadaki her bir sensör için kilometrelerce bakır kablo çekmek yerine, 868 MHz ISM bandı üzerinden RF haberleşme ile veri toplanır ve OPC UA üzerinden merkeze aktarılır.

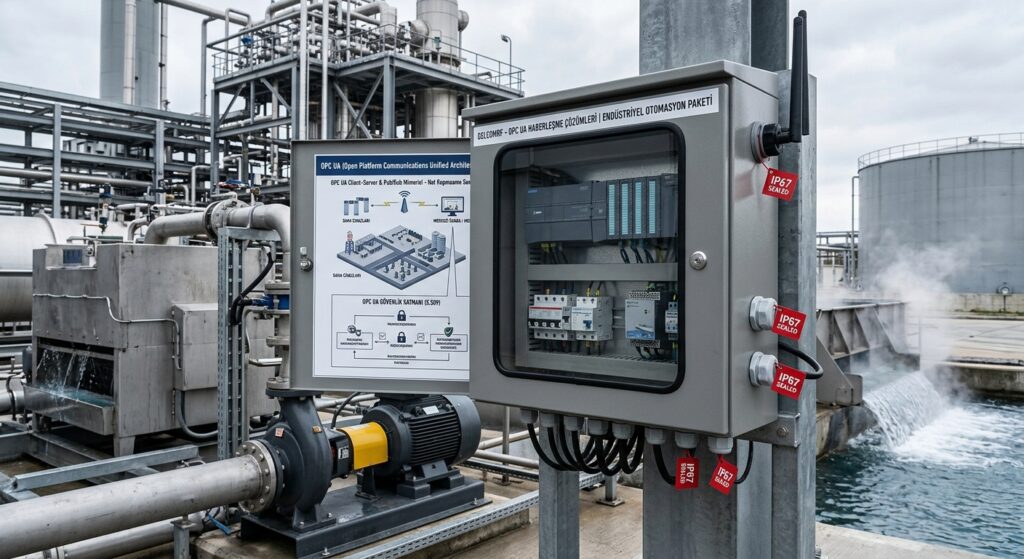

3. Zorlu Saha Şartlarına Uyum: IP67 koruma sınıfına sahip saha panoları ile entegre çalışan kablosuz modemler, nem, don ve fırtına gibi dış etkenlerden etkilenmeden kararlı haberleşme sağlar.

Farklı Sektörlerde OPC UA ve Kablosuz Otomasyon Uygulamaları

OPC UA teknolojisi, yalnızca standart fabrikalarla sınırlı kalmayıp geniş coğrafi alanlara yayılan saha altyapılarında da esnek çözümler sunar. Sahadaki uygulamalardan öne çıkan örnekler şunlardır:

Su ve Kanalizasyon İdareleri (SKİ) ve Kuyu-Depo Sistemleri

Şehir içi su dağıtım şebekelerinde, su depoları ile derin kuyular arasındaki mesafe genellikle birkaç kilometreyi bulur. Sahadaki debimetre, seviye sensörü ve basınç ileticilerinin ürettiği veriler DelcomRF 868 MHz kablosuz modemler aracılığıyla merkeze iletilir. Merkezdeki OPC UA Gateway, bu verileri standartlaştırarak ana SCADA sistemine besler. Böylece kablo çekim maliyeti sıfırlanırken, don ve fırtına gibi hava koşullarında haberleşme kesintisi yaşanmaz.

Enerji ve Akıllı Şebeke (Smart Grid) Yönetimi

Trafolar, güneş enerji santralleri (GES) ve rüzgar türbinleri (RES) sürekli izlenmesi gereken kritik parametrelere sahiptir. Farklı inverter ve koruma rölelerinin verileri OPC UA’nın yerleşik X.509 güvenlik sertifikaları sayesinde siber saldırı riski olmadan merkeze aktarılır.

Maden Sahaları ve Ağır Sanayi Tesisleri

Kablolu altyapıların iş makineleri ve ağır saha şartları nedeniyle sürekli zarar gördüğü maden sahalarında, IP67 korumalı kablosuz otomasyon panoları ve OPC UA protokolü entegrasyonu sayesinde kesintisiz saha takibi sağlanır.

OPC UA ile SCADA ve MES Sistemlerinin Entegrasyonu

Bir otomasyon projesinde verinin toplanması kadar, bu verinin doğru analiz edilmesi de önemlidir. Tesis yöneticileri, sahadaki basınç, debi, sıcaklık, motor çalışma süreleri ve arıza durumlarını tek bir ekrandan izlemek ister.

OPC UA mimarisinde haberleşme şu katmanlar arasında gerçekleşir:

• Saha Katmanı (Field Level): Sensörler, aktüatörler, pompa kontrol kartları ve DelcomRF kablosuz otomasyon cihazları.
• Kontrol Katmanı (Control Level): PLC ve RTU donanımları.
• Yönetim Katmanı (Management Level): SCADA, MES, ERP ve Bulut veri analitiği platformları.

OPC UA Sistemine Geçişte Başarılı Entegrasyon Adımları

Mevcut bir otomasyon altyapısını OPC UA standardına yükseltirken hedeflenen veri güvenliği ve performansına ulaşmak için şu adımlar izlenmelidir:

• 1. Veri Modelleme Planlaması: Sahadan toplanacak verilerin hangilerinin anlık (real-time), hangilerinin alarm veya geçmiş verisi (historian) olacağı önceden sınıflandırılmalıdır.
• 2. Güvenlik Sertifika Yönetimi: Cihazlar arası X.509 sertifika değişimleri yapılmalı, varsayılan (default) şifreler değiştirilmeli ve yetkisiz erişimler engellenmelidir.
• 3. Gateway ve Protokol Dönüştürücü Seçimi: Sahadaki eski tip Modbus RTU/TCP cihazların verilerini OPC UA’ya çevirecek endüstriyel gateway donanımlarının donanımsal performansı doğru hesaplanmalıdır.
• 4. Kablosuz Ağ Kararlılığı: Sahadaki kablosuz veri iletiminde 868 MHz gibi lisanssız ve engel aşımı yüksek frekanslar tercih edilerek paket kayıpları önlenmelidir.
• 5. Bant Genişliği ve Polling Periyodu: Ağın kilitlenmemesi için haberleşme sorgu sıklığı (polling interval) prosesin ihtiyacına göre (örneğin sıcaklık için 5 sn, basınç için 500 ms) optimum ayarlanmalıdır.

Geleneksel Protokoller ile OPC UA Karşılaştırması

Aşağıdaki tablo, endüstride yaygın kullanılan Modbus RTU/TCP ile OPC UA protokolü arasındaki temel farkları özetlemektedir:
