RF telemetri sistemlerinde maksimum kapsama mesafesine ulaşmak, sadece modem çıkış gücünü artırmakla değil; doğru anten geometrisi, düşük kayıplı kablo seçimi ve engelsiz bir Fresnel bölgesinin tesisi ile mümkündür. Sahada yapılan hatalı konnektör montajları ve yüksek desibel (dB) kayıplı ince kablo tercihleri, modemin ürettiği değerli gücü ısıya dönüştürerek kritik SCADA ve otomasyon verilerinde paket kayıplarına yol açar. Endüstriyel hat empedansını koruyan LMR400 kablo aksesuarları ile hibrit Yagi ve Omni anten konfigürasyonlarını içeren DelcomRF çözümleri, zorlu saha koşullarında kesintisiz haberleşme sağlamanın ve yüksek bakım maliyetlerini sıfırlamanın en kararlı donanımsal yoludur.
Telsiz İletişiminde Görünmeyen Duvarlar: Mesafe Neden Kısalır?
Telsiz iletişim sistemlerinde mesafe, birçok faktörden etkilenmektedir ve bu etkiler çoğu zaman görünmez engeller olarak adlandırılır. Bu engeller arasında sinyal kaybına neden olan unsur, anten seçimi ile doğrudan ilişkilidir. Yanlış bir anten tercihi, sinyal gücünün kritik bir şekilde düşmesine sebep olabilir. Umut edilen iletişim aralığına ulaşmak için uygun antenlerin seçilmesi büyük önem taşır.
Ayrıca, modem çıkış gücünü (dBm) artırmak bazen yeterli olmayabilir. Yalnızca güç artırımı sağlamak, sinyalin kalitesi üzerinde olumlu bir etki yaratmayabilir. Bu noktada, Fresnel bölgesi olarak bilinen bir olgu devreye girer. Fresnel bölgesi, bir sinyalin gideceği yoldaki alanı tanımlar ve bu alan içerisinde herhangi bir engel bulunması, sinyal kaybının çok fazla olmasına neden olabilir. Dolayısıyla, anten seçiminde dikkat edilmesi gereken en önemli etmenlerden biri, bu bölgenin temiz kalmasının sağlamaktır.
Kablolardaki ısı dönüşümü de kayıpların artırılmasına sebep olan kritik bir unsurdur. Anten ile modem arasında kullanılan kablolar, sinyalin iletiminde önemli rol oynar. Yanlış türde bir kablo seçilmesi, sinyalin zayıflamasına dair ek nedenler yaratır. Isı, kablo malzemesine bağlı olarak sinyal kaybını arttırabilir, bu da iletişimde mesafenin kısalmasına neden olabilir. Telsiz iletişim sistemlerinde bu tür teknik detaylara dikkat edilmediği takdirde, kullanıcılar beklenen iletişim kalitesini elde edemeyebilirler.
Desibel (dB) Matematiğini Çözmek: Sinyal Nerede Kayboluyor?
RF telemetri sistemlerinin etkinliği, sinyal iletimindeki kayıplarla doğrudan ilişkilidir. Sinyal kaybı, çeşitli etmenlerden kaynaklanabilir, ancak bu yazıda özellikle kalitesiz ince kablolar ve empedans uyumsuzluğu üzerinde durulacaktır. Düşük kalitede kablo kullanımı, örneğin RG58 gibi ince kablolar, yüksek frekanslarda ciddi sorunlar yaratabilir. Bu kablolar, sinyalin yüksek frekansta kaybolmasına neden olan fazla direnç ve kayıplarla karşı karşıya kalabilir. Bu durum, hedef cihaza ulaşmadan önce sinyalin zayıflamasına yol açar.
📐 RF Hat Hesabı Formülü
Bir telemetri sisteminde antene ulaşan net gücü hesaplamak için kullanılan bilimsel matematiksel model şu şekildedir:
- Pnet: Antene ulaşan net güç (dBm)
- Pmodem: Modem çıkış gücü (dBm)
- Lkablo: Kablonun metre başına desibel zayıflatma katsayısı (dB/m)
- d: Kablo mesafesi (metre)
- Lkonnektör: Konnektör, yıldırımlık ve ek ara eleman kayıpları (dB)
- Ganten: Anten kazanç değeri (dBi)
🛠️ MÜHENDİSLİK NOTU: Güç Neden Isıya Dönüşür?

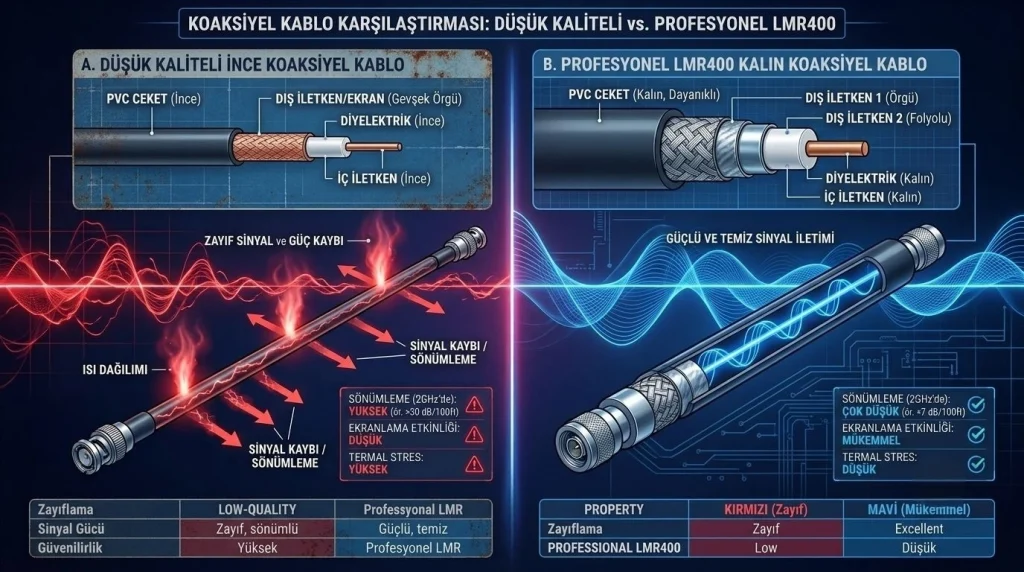

Sinyal frekansı yükseldikçe (örneğin 433 MHz veya 868 MHz bandında), RG58 gibi ince ve kalitesiz kablolardaki dielektrik kayıplar tavan yapar. Yukarıdaki formülde göreceğiniz üzere kablo boyu (d) uzadıkça, eksilen desibel değeri modemin ürettiği RF enerjisini antene ulaştırmadan kablonun içinde ısı enerjisi olarak yutar. Sahada 10 watt modem kullansanız bile, kalitesiz hatlar yüzünden antene sadece 1 watt güç ulaştırabilirsiniz. Bu yüzden hat kayıplarını minimumda tutmak için empedans kararlılığı yüksek, iç direnci düşük DelcomRF LMR400 kalın koaksiyel kablo aksesuarlarını kullanmak lüks değil, mühendislik gereğidir.
Özellikle RF telemetri sistemlerinde, sinyalin iletilmesi sırasında kayıpların minimize edilmesi kritik öneme sahiptir. Kalitesiz kablolar, Fresnel bölgesi gibi belirli alanlarda sinyal kaybını artırabilir. Fresnel bölgesi, verici ve alıcı arasındaki yolu etkileyen bir alandır ve sinyal kaybının en çok yaşandığı noktalardan biridir. Kaliteli kablo ve aksesuarlar kullanarak bu kayıpları azaltmak mümkündür. Delcomrf’in düşük kayıplı RF kablo aksesuarları, özellikle LMR400 gibi ürünler, empedans koruması sağlayarakların önemli bir rol oynar.
IEEE standartları, RF telemetri sistemlerinde sinyal kaybının minimize edilmesi için gerekli olanları belirlemekte ve kaliteli malzeme kullanımını teşvik etmektedir. Belirtilen standartlara uymak, sistemin verimliliğini artırarak, daha uzun mesafelerde sinyal kaybını önler. Sonuç olarak, anten seçimi ve kablo kalitesi, sistemin genel performansını etkileyen unsurlardır ve bu konularda yapılacak tercihler dikkatli bir şekilde değerlendirilmelidir.
Doğru Anten Geometrisi: Enerjiyi Doğru Yöne Odağılamak
RF telemetri sistemlerinde anten seçimi, sinyal gücünü etkileyen kritik bir unsurdur. Anten geometrisi, verimli enerji yayılımı ve alımı üzerinde doğrudan bir etkiye sahiptir. Yagi antenler, yönlendirici özellikleri ile belirli bir yönde yüksek kazanç sağlarken, omni antenler gelen sinyali her yönden alabilme yeteneği ile avantaj sunar. Bu durum, antenlerin belirli uygulama senaryolarına göre nasıl seçileceği konusunda önemli bir düşünce gerektirir.
P2P (Noktadan Noktaya) uygulamalarında genellikle Yagi antenler tercih edilir. Bu antenler, odaklanmış sinyal alanları sayesinde, belirli iki nokta arasında yüksek veri hızı ve güvenilir iletişim sağlar. Yagi antenler, Fresnel bölgesi içinde maksimum verimlilik göstererek, sinyalin temiz bir şekilde iletilmesini mümkün kılar. Öte yandan, P2MP (Noktadan Çok Noktaya) sistemlerinde omni antenler, daha geniş bir alanı kapsama yeteneği sayesinde daha işlevsel bir çözüm sunar. Bu bağlamda, alt istasyonlar arasında güvenilir bağlantılar sağlamak için gerekli olan geniş alan yayılımı, omni antenlerin sağladığı avantajlardan biridir.
Her iki anten tipi, uygulama gereksinimlerine göre hibrit bir yapı oluşturacak şekilde bir arada kullanılabilir. Örneğin, merkezi bir P2P bağlantısı için Yagi antenler kullanılırken, çevresinde yer alan cihazlarla iletişim için omni antenler tercih edilebilir. Bu hibrit yapı, RF telemetri sistemlerinin hem verimliliğini artırmakta hem de geniş bir alanda kapsama sağlamaktadır. Doğru anten geometrisinin seçimi, iletişim sistemlerinin başarısı için hayati öneme sahiptir.
Gözün Görmediği Tehlike: Fresnel Bölgesi Nedir?
RF telemetri sistemlerinde etkin veri iletimi, anten seçimi kadar önemli olan Fresnel bölgesi üzerinde de büyük bir etkiye sahiptir. Fresnel bölgesi, iki anten arasındaki harekete ve yer yüksekliğine bağlı olarak radyo dalgalarının “puro” şeklinde yayıldığı bir alandır. Bu bölgedeki engeller, örneğin ağaçlar, binalar ve tepecikler, radyo dalgalarının yayılımını etkileyerek veri iletiminde kayıplara neden olabilir. Dolayısıyla, bu engellerin dikkate alınması, RF telemetri sistemlerinin güvenilirliğini artırmak adına kritik bir unsurdur.
Antenler, genellikle kuleler üzerinde bulunur ve bu yükseklik, Fresnel bölgesinin optimal şekilde kullanılabilmesi için önemlidir. Antenlerin konumlandırılması ile ilgili altyapı, veri iletiminde azami verimlilik sağlamak amacıyla dikkatlice planlanmalıdır. Delcomrf ekipmanlarının kullanımı, gerekli olan bu stabilizasyonu sağlamak için oldukça etkilidir. Bu ekipmanlar, radyo dalgalarının yolda karşılaştığı olumsuz etkileri minimize ederek, Fresnel bölgesindeki engellerin getirdiği zorlukları aşmaya yardımcı olur.
🔬Kritik Bilgi: “Gözle Görmek Yetmez!”
Saha mühendislerinin en çok düştüğü yanılgı, iki anten arasından bakıp “Arada engel yok, birbirini net görüyor” diyerek kuruluma onay vermektir. Oysa radyo dalgaları doğrusal bir lazer çizgisi gibi değil, iki anten arasında elips bir puro hacmi oluşturarak ilerler. Bu hacmin tepe noktasındaki yarıçapı hesaplayan bilimsel formül şudur:
- R: Fresnel bölgesi tepe noktası yarıçapı (metre)
- d: İki istasyon arasındaki toplam mesafe (kilometre)
- f: Çalışma frekansı (GHz cinsinden – Örn: 0.433 veya 0.868)
Hesaplanan bu eliptik bölgenin en az %60’ının binalar, ağaçlar veya toprak yükseltilerinden tamamen temizlenmiş olması gerekir. Eğer bu “puro” hacminin alt tabanı toprağa veya bir binanın çatısına sürtünüyorsa, sinyal yansıyarak kendi kendini yok eder (faz iptali). DelcomRF yüksek kule montaj aparatları ve profesyonel saha destek mühendisliği, Fresnel bölgesini tam olarak yerden keserek dalga yayılımının kusursuz bir boşlukta akmasını sağlar.
Kısacası, RF telemetri sistemlerinde başarılı bir iletişim sağlamak için Fresnel bölgesinin açıkta olması gereklidir. Engellerin bu alandaki olumsuz etkilerinin minimize edilmesi, anten seçimi ile birleştiğinde, veri iletim kalitesinin artmasına katkıda bulunabilir. Dolayısıyla, bu iki faktörün bir arada göz önünde bulundurulması, hem daha yüksek bir mesafe sağlamak hem de veri bütünlüğünü korumak açısından stratejik bir yaklaşım geliştirilmesi için şarttır.
Saha Uygulamaları: Su Depolarından Fabrika Otomasyonuna Doğru Kurulum
RF telemetri sistemlerinin saha uygulamalarında, doğru kurulum ve uygun anten seçimi kritik bir öneme sahiptir. Bu tür sistemler, uzaktan veri toplama ve izleme işlemlerinde büyük kolaylıklar sağlarken, hatalı kurulumlar ciddi sorunlara yol açabilir. Özellikle su depoları ve fabrika otomasyonu gibi alanlarda yapılan yaygın hatalar, uzun vadede yüksek bakım maliyetlerine neden olabilir.
En sık karşılaşılan sorunlardan biri, yanlış konnektör montajıdır. Konnektörlerin uygun şekilde montajı, sinyal kaybını önlemek için gereklidir. Yanlış montaj, sinyalin zayıflamasına ve sistemin verimliliğinin düşmesine yol açabilir. Ayrıca, sıvı yalıtımının eksikliği, nemin devrelere sızmasına ve oksitlenme riskinin artmasına sebep olur. Özellikle dış mekan uygulamalarında, bu durum cihazların ömrünü kısaltabilir ve beklenmedik arızalara neden olabilir.
Saha uygulamalarında frekansın Fresnel bölgesi içine yerleşimi de göz önünde bulundurulmalıdır. Antenlerin yerleştirilmesi sırasında, bu bölgeyi dikkate almak, sinyal kalitesinin artırılmasına yardımcı olabilir. Yanlış yerleşim, iletişim kaybına yol açabilir ve verimli çalışmayı engelleyebilir.
Dolayısıyla, RF telemetri sistemlerinin saha uygulamalarında, dikkat edilmesi gereken pek çok husus bulunmaktadır. Her aşamada doğru seçim ve uygulamalarla, sistemin performansı artırılabilir ve böylece yüksek maliyetlerin önüne geçilebilir. Bu bağlamda, doğru anten seçimi, uygun konnektör kullanımı ve sıvı yalıtımının sağlanması gibi önlemler, uzun süreli ve güvenilir bir iletişim ağı oluşturulmasına katkı sağlar.
Kesintisiz Telemetri İçin Delcomrf Çözümleri
RF telemetri, çeşitli endüstriyel ve bilimsel uygulamalarda veri iletimini sağlamak için kritik bir sistemdir. Bu sistemlerin etkin bir şekilde çalışabilmesi için, doğru anten seçimi ve uygun mesafe artırma tekniklerinin kullanılması gerekmektedir. Delcomrf, bu alanda sunduğu yenilikçi ürünleri ile RF telemetri sistemlerinin performansını artırma konusunda önemli avantajlar sunar. Gerekli olan anten seçimini yapmak, özellikle frekans aralığı ve ortam koşulları gibi faktörlerin göz önünde bulundurulmasını gerektirir. Bu noktada, Delcomrf’in sağladığı ürünler, kullanıcıların farklı senaryolar için en uygun anteni seçmesine yardımcı olmaktadır.
Anten seçiminde dikkat edilmesi gereken bir diğer önemli unsur ise Fresnel bölgesi hesaplamalarıdır. Bu matematiksel hesaplamalar, antenlerin yerleşimi ve görünürlüğü açısından kritik bir rol oynamaktadır. Delcomrf, Fresnel bölgesinin optimize edilmesi için gerekli verileri sağlayarak, kullanıcıların sistemlerini daha verimli hale getirmelerine yardımcı olmaktadır. Ayrıca, genişletilmiş bir kapsama alanı sağlamak amacıyla mesafe artırma teknikleri kullanılan RF telemetri sistemleri, veri kaybı riskini en aza indirmektedir.
Sonuç olarak, modern RF telemetri sistemlerinde güvenilirlik ve etkinliği sağlamak için Delcomrf ürünleri, anten seçimi ve mesafe artırma çözümleri ile sunduğu kapsamlı hizmetler sayesinde sektördeki lider konumunu devam ettirmektedir. Kullanıcıların bu sistemleri etkili bir şekilde kullanabilmeleri için gereken tüm bilgi ve destek, Delcomrf tarafından sağlanmaktadır. Güçlü bir telemetri ağı oluşturmak ve sahada kesintisiz veri iletimi için Delcomrf, mükemmel bir iş ortağıdır.
❓ Sıkça Sorulan Sorular (SSS)
1. Telemetri sistemlerinde sadece modem gücünü artırmak mesafeyi uzatır mı?
Hayır, tek başına çıkış gücünü artırmak yetmez. Hatalı anten seçimi ve kalitesiz, uzun RF kabloları modemin ürettiği gücü yutarak mesafeyi düşürür. Asıl artış anten kazancı ve düşük hat kaybıyla sağlanır.
2. Uzun mesafe noktadan noktaya haberleşmede hangi anten tercih edilmelidir?
Noktadan noktaya (P2P) uzun mesafe haberleşmelerinde dar yayın açısına sahip ve enerjiyi tek bir yöne odaklayan yüksek kazançlı Yagi (yönlü) antenler tercih edilmelidir.
3. RF kablo seçimi sinyal kalitesini nasıl etkiler?
İnce ve kalitesiz kablolar frekans yükseldikçe desibel (dB) bazında yüksek sinyal sönümlemesi yapar. Uzun hatlarda sinyal kaybını önlemek için LMR400 gibi düşük kayıplı (low-loss) kalın kablolar kullanılmalıdır.
4. İki antenin birbirini düz görmesi (LOS) kesintisiz haberleşme için yeterli midir?
Yeterli değildir. İki anten arasındaki radyo dalgalarının yayıldığı eliptik Fresnel bölgesinin de binalar, ağaçlar veya tepe yükseltileri gibi engellerden temizlenmiş olması gerekir.
5. DelcomRF anten çözümlerinin sahada sağladığı operasyonel avantaj nedir?
DelcomRF yüksek kazançlı yönlü ve yönsüz anten aileleri, endüstriyel standarttaki konnektör ve düşük kayıplı kablo aksesuarlarıyla hat empedansını koruyarak zorlu sahalarda dahi maksimum kapsama mesafesi sunar.
📡 RF Telemetri Sistemlerinde Mesafe Artırıcı Endüstriyel Anten Çözümleri
Uzak mesafeli kablosuz haberleşme projelerinde sinyal kalitesini zirveye çıkaran ve kayıpları engelleyen yüksek kazançlı yönlü anten ve endüstriyel kablo donanımlarımız:
DelcomRF Yüksek Kazançlı Yönlü Antenler ve Coaxial Kablolar
RF telemetri ve kablosuz data aktarım sistemlerinde coğrafi engelleri aşmak ve haberleşme mesafesini maksimuma çıkarmak için geliştirilmiştir. Sitede yer alan endüstriyel yönlü anten modelleri ve düşük kayıplı hazır konnektörlü coaxial kablo grupları telsiz modemlerinizin performansını en zorlu saha şartlarında bile en üst seviyede tutar.
🔍 RF Sistemlerde Mesafe Artırma ve Anten Seçimi Hakkında Sıkça Sorulan Sorular
1. RF telemetri sistemlerinde haberleşme mesafesi nasıl artırılır?
Kablosuz haberleşme mesafesini artırmak için doğru frekansa uygun yüksek kazançlı dbi değerli antenler seçilmelidir. Ayrıca antenlerin birbirini doğrudan görmesi yani Line of Sight şartının sağlanması ve yüksek kaliteli az kayıplı coaxial kabloların tercih edilmesi mesafeyi doğrudan etkiler.
2. Yönlü anten ile omni yönlü anten arasındaki fark nedir?
Omni antenler sinyali 360 derece her yöne eşit şekilde yayarken yönlü antenler sinyal gücünü sadece tek bir doğrultuya odaklayarak gönderir. Bu nedenle uzak mesafedeki iki sabit istasyon arasında kurulan kablosuz haberleşme köprülerinde parazitleri önlemek ve performansı artırmak için yönlü antenler tercih edilir.
