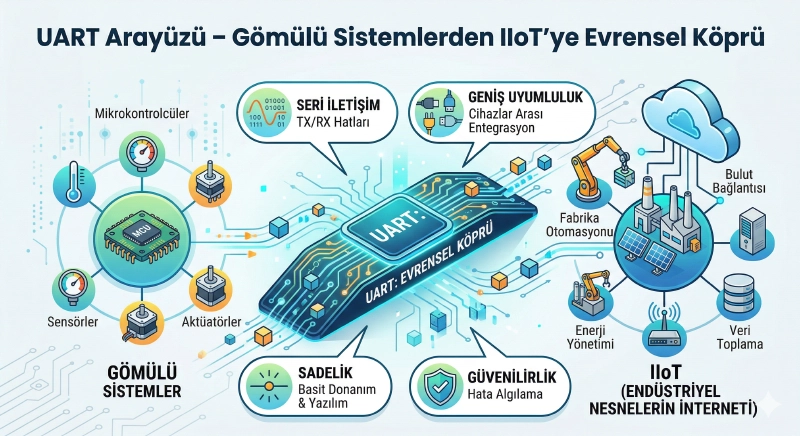

UART (Universal Asynchronous Receiver-Transmitter), gömülü sistemlerden endüstriyel otomasyona, tüketici elektroniğinden nesnelerin internetine (IoT) kadar uzanan geniş bir yelpazede en temel ve en yaygın kullanılan haberleşme protokolüdür. Basitlik, düşük maliyet ve yüksek güvenilirlik sunması, onu hem geliştirme süreçlerinde hem de nihai ürünlerde stratejik bir seçim haline getirir. Bu belge, UART’ın çalışma prensiplerini, donanım gerçeklerini, protokol karşılaştırmalarını ve şirketimiz ürünlerindeki somut uygulama örneklerini kapsamlı bir şekilde ele almaktadır.
1. Temel Çalışma Prensibi: Asenkron Seri İletişimin Özü
UART, asenkron seri iletişim protokolüdür. SPI veya I²C gibi senkron protokollerden farklı olarak ortak bir saat sinyali (clock) paylaşmaz. Bunun yerine, iki cihaz arasında önceden eşitlenmiş baud rate (iletişim hızı, bps cinsinden) ile senkronizasyon sağlanır. Baud rate’de %5’ten fazla sapma veri kaybına yol açar.
Donanım Gereksinimleri (Minimum):
- TX (Transmit): Seri veri gönderme hattı
- RX (Receive): Seri veri alma hattı
- GND (Ortak Toprak): Gerilim referansı
Tam çift yönlü (full-duplex) iletişim desteklenir; yani aynı anda veri gönderilip alınabilir.
Veri Çerçevesi (Frame) Yapısı
UART verisi, güvenilir çözümleme için sabit bir yapıya sahip çerçeveler halinde iletilir:
| Çerçeve Bileşeni | Açıklama |
| Boşta (Idle) | Veri yokken hat yüksek (logic 1) seviyede kalır. |
| Start Bit | 1 bit süreyle düşük (logic 0) seviyeye geçiş, çerçeve başlangıcını ve alıcı saat sinyalini senkronize eder. |
| Data Frame | 5–9 bit gerçek veri (genelde 8 bit), LSB (en düşük anlamlı bit) ilk gönderilir. |
| Parity Bit (opsiyonel) | Hata denetimi için çift veya tek parite, veya devre dışı. |
| Stop Bit(s) | 1–2 bit yüksek seviye, çerçeve sonunu belirtir ve hattı boşta duruma döndürür. |
Bu basit yapı, UART’ı hem donanımda hem de yazılımda son derece kolay uygulanabilir kılar.
2. Donanım Gerçekleri: TTL’den Endüstriyel Standartlara
UART sinyalleri, yonga seviyesinde TTL (Transistor-Transistor Logic) seviyesindedir – tipik olarak 3.3V veya 5V lojik 1’e karşılık gelir. Kısa mesafeli, kart içi iletişim için bu yeterlidir. Ancak uzun mesafelerde veya endüstriyel gürültülü ortamlarda, TTL seviyesindeki UART daha gürbüz standartlara dönüştürülür:
- RS-232: Daha yüksek pozitif ve negatif voltajlar (±3V ila ±15V) kullanır. Eski PC’lerdeki “COM port”larında yaygındır.
- RS-485: Diferansiyel sinyalleme kullanır, mükemmel gürültü bağışıklığı sağlar ve uzun mesafelerde çoklu cihaz ağlarını destekler.
- RS-422: Çift TX ve RX hatları ile tam çift yönlü haberleşme sağlar.
Bu dönüşümler, UART’ın endüstriyel otomasyon ve otomotiv gibi zorlu ortamlarda da kullanılmasını mümkün kılar.
3. Protokol Karşılaştırması: UART mı, SPI mi, I²C mi?
UART, SPI ve I²C arasında seçim yaparken hız, kablo sayısı, cihaz adedi ve uygulama gereksinimleri dikkate alınmalıdır:
| Özellik | UART | SPI | I²C |
| Haberleşme Tipi | Asenkron | Senkron (SCLK) | Senkron (SCL) |
| Maks. Hız | ~115200 bps (TTL’de daha yüksek olabilir) | >10 Mbps | ~3.4 Mbps |
| Kablo Sayısı | 2 (TX, RX) + GND | 4 (SCLK, MOSI, MISO, CS) + GND | 2 (SDA, SCL) + GND |
| Çoklu Cihaz Desteği | Noktadan noktaya | Çoklu slave (her slave için ayrı CS) | 128’e kadar cihaz (7/10-bit adresleme) |
| En Büyük Avantaj | Basitlik, uzun mesafe uyumu | Yüksek hız, tam çift yönlü | Az kablo, çoklu cihaz desteği |
Stratejik Seçim Kriterleri:
- UART: Hata ayıklama (debug), GPS, Bluetooth, düşük hızlı sensörler, iki cihaz arası basit bağlantılar.
- SPI: Hafıza birimleri (Flash), ekranlar, yüksek hız gereken uygulamalar.
- I²C: Çoklu sensör ağları, kablo sayısının sınırlı olduğu durumlar.
4. Seri Haberleşme Ürün Uygulamalarında Kritik Rolü: Şirket Portföyünden Örnekler
UART’ın gerçek gücü, sayısız cihazda kritik iletişim köprüsü olarak kullanılmasında görülür. Aşağıda, şirketimiz ürünlerinden UART’ın rolünü somutlaştıran örnekler verilmiştir:
4.1. Kablosuz LoRa® Modülleri: Şeffaf Veri Bağlantıları
DRF-LoRa 5W ya da JETRF gibi modemler, “kablosuz ile seri kablo” işlevi görür. Kullanıcının RS485 üzerinden modeme veri gönderir, modül LoRa® teknolojisiyle havadan iletir. Alıcı modül ise orijinal veriyi UART-RS485 arayüzü üzerinden çıkarır. Bu şeffaf iletim modu, kablosuz entegrasyonu son derece basitleştirir – UART, tek etkileşim noktasıdır.
4.2. Wi-Fi ve Bluetooth Modemleri ile IP Ağlarına Geçit
Wifi ve Bluetooth gibi modemler hem yapılandırma hem de veri aktarımı için RS485 arayüzünü kullanır. Ana MCU, modüle AT komutları göndererek ağa bağlanır ve veri paketlerini iletir. Modül, karmaşık TCP/IP veya Bluetooth yığınını yönetir ve kullanıcıya basit bir seri arayüz sunar.
4.3. GNSS Konumlandırma Modemleri: Konum Verisi Akışı
Küresel Navigasyon Uydu sistemleri, standart veri cümlelerini UART-RS485 arayüzü üzerinden çıkarır. Bu sayede herhangi bir mikrodenetleyici, enlem, boylam, yükseklik ve zaman bilgisini kolayca ayrıştırabilir.
4.4. 4G/Cat.1/NB-IoT/4G/Cat.4 ve 5G Hücresel Modemler: Geniş Alana Bağlantı
Uzun menzilli hücresel bağlantı için DelcomRF DRF-4GC1 ve DRF-4GC1Plus gibi veri transfer üniteleri yoğun olarak TCP/IP, RS232 ve RS485’e dayanır. Hücresel ağ üzerinden iletilecek verilerin gönderilmesi ve aşağı yönlü verilerin alınması için birincil kanaldır. Bu, uzaktan izleme ve varlık takibi uygulamalarını mümkün kılar.
4.5. Seri Cihaz Sunucuları: Seri-Ethernet Köprüsü
DRF-E11 gibi ürünler, özel UART-Ethernet dönüştürücülerdir. Bir tarafta seri cihazlara bağlanmak için UART arayüzü, diğer tarafta RJ45 Ethernet bağlantı noktası bulunur. Modbus RTU (seri) ve Modbus TCP/IP (ağ) arasında şeffaf dönüşüm yaparak eski ekipmanların modern ağlarda erişilebilir olmasını sağlar.
5. Güçlü Yönler ve Sınırlamalar: Stratejik Değerlendirme
UART Güçlü Yönler
- Basitlik ve Yaygınlık: Donanım uygulaması basittir ve neredeyse her mikrodenetleyicide bulunur.
- Düşük Maliyet: Minimum donanım kaynağı gerektirir.
- Tam Çift Yönlü: Aynı anda veri gönderip alabilir.
- Geniş Uyumluluk: Hata ayıklama ve yapılandırma için fiili standarttır.
- Uzun Mesafe Yeteneği: RS-232/RS-485 dönüştürücülerle endüstriyel ortamlarda kullanılabilir.
UART Sınırlamalar
- Düşük Hız: SPI veya USB’ye kıyasla daha yavaştır.
- Kısa Mesafe (TTL): Uzun mesafeler için seviye dönüştürücü (RS-232/RS-485) gereklidir.
- Noktadan Noktaya: Doğrudan yalnızca iki cihazı bağlar.
- Yerleşik Hata Düzeltme Yok: Sağlam veri bütünlüğü için üst katman protokollerine ihtiyaç duyar.
6. Sonuç ve Stratejik Çıkarımlar
UART arayüzü, mühendislerin araç setinde vazgeçilmez bir yer tutmaktadır. Rolü, basit çip-çip iletişiminden, gömülü cihazları kablosuz teknolojilerin ve nesnelerin internetinin geniş dünyasına bağlayan kritik bir köprüye evrilmiştir. Daha hızlı, yeni nesil protokoller var olsa da, UART’ın eşsiz basitliği ve evrenselliği, öngörülebilir gelecekte sayısız uygulama için temel haberleşme katmanı olmaya devam edeceğini göstermektedir.
Şirket içi stratejik tavsiyeler:
- Geliştirme süreçlerinde tüm platformlarda UART debug kanalı bulundurulmalıdır.
- Yeni ürün tasarımlarında UART, yedekli iletişim kanalı veya yapılandırma arayüzü olarak mutlaka yer almalıdır.
- Endüstriyel ürünlerde TTL seviyesinde UART yerine RS-485 gibi diferansiyel standartlar tercih edilmeli veya dönüşüm için alan ayrılmalıdır.
- Ürün portföyümüzde RS485’in şeffaf iletim modu ile sunduğu basitlik, müşteri entegrasyon süresini kısaltan en önemli avantaj olarak bulunmaktadır. Projeleriniz, tasarımlarınız, geliştirmeleriniz için şirketlere verdiğimiz teknik destekler, geliştirdiğimiz ürünler ve geniş alt yapı hizmet birikimi ile DelcomRF A.Ş. size her zaman en iyisini sunar.
